一、前言
现今我国轨道交通的发展呈明显上升趋势，大、中型城市已广泛的铺设了轨道交通网，成为了城市居民普遍使用的交通工具。对于轨道交通这种人群众多的场所，地铁车辆乘客信息系统不仅可以给乘客带来全新体验，还可以投放各类宣传片、广告等，可谓是一举两得。但是由于一些地铁车辆比较老，乘客信息系统技术落后，视频分辨率低，导致车内显示屏不清楚，乘客体验比较差，广告商也望而却步。所以地铁老旧车辆乘客信息系统的改造升级也被提上了议程。

二、系统概述
为了更方便、更经济的改造地铁老旧车辆乘客信息系统，减少客户改造成本，我司研究制定了此方案，可以利用现有的线缆来传输高质量的视频信号，避免了更换线缆、车辆返回车厂等程序，即节省了时间，又节省了成本。

三、系统构成
1、VGA视频编码器
2、LVDS屏幕背板
3、信号转换发送器
4、信号转换接收器
5、交换机
假设地铁车辆采用6节编组，车头/车尾驾驶室各设置1台VGA视频编码器，来接收工控机的控制和视频信号，然后通过网络传给信号转换发送器，信号转换发送器通过原来的同轴线缆将信号传给每节车厢内的信号转换接收器，信号转换接收器通过网络将视频信号传输给LVDS屏幕背板，最终显示在屏幕上。

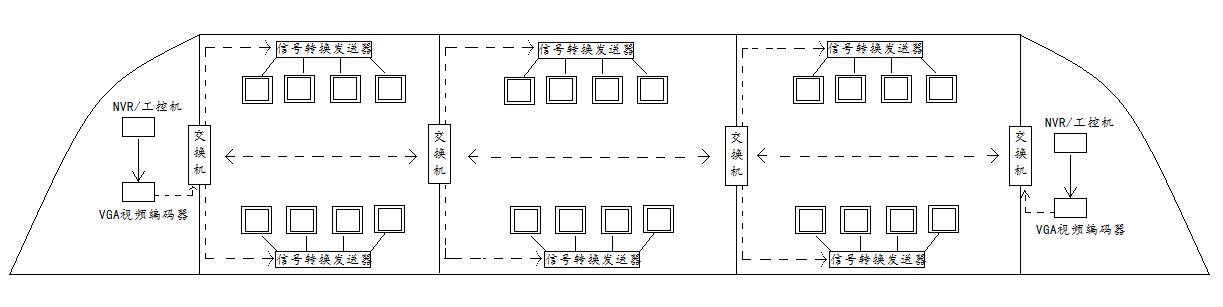

• 四、车载视频监控系统拓扑图





五、系统配置
1、VGA视频编码器
型号：EN9300-opin
本产品是采用嵌入式系统开发的高清编码器。它采用了功能超强的视音频编解码芯片，可采集来自摄像机、麦克风等设备的模拟视频、音频信号，压缩输出为高清质量的视频和数字音频码流，通过网络传输及组播技术，实现广播级高质量的远程视频传输。本产品适用于包括远程教学、远程医疗、视频会议、监控和广播电视在内的各种数字视频应用领域。
1.1特点
采用嵌入式系统，稳定性高
支持以太网络接口
视频、音频同步性好
支持VGA接口
支持远程网管控制功能
广播级品质
高性能、低成本
易于安装、使用简便

1.2视频特性
视频位速率：64K-15M bps
视频数据输出模式：定速率/变速率
视频分辨率：VGA
800×600、1024×768、1280×720、1280×1024
亮度，对比度，饱和度，色度可调整
输出视频流格式：TS/VES/TOPAV流
编码等级： ISO/IEC-14496-10/H.264 Baseline/Main/High Profile

1.3音频特性
音频采样频率 16K,24K,32K,44.1K,48K
音频位速率 16K,32K,48K,56K,64K,80K,96K,112K,128K,192K,224K,384Kbps等
编码方式 AAC-LC等
音频模式 Mono, Stereo

1.4物理特性
视频输入： VGA
网络接口： 10/100M以太网RJ45接口
电源输入： DC24 ~12
电流： 0.3A
功耗： 3.6W

2、LVDS屏幕背板
型号：9510-I-LCD
9510_I_LCD是一款解码产品，该产品通过网络接口把信号源传输到该产品，经过解码后输出到一个双通道的LVDS信号的LCD屏上面。音频输出可驱动2个2.5W的喇叭。而且信号还能通过网络的级联连接到下一级设备，在本设备没电的情况下，直接切换到下一级设备
2.1产品特点
采用嵌入式系统，稳定性高
支持以太网络接口
视频、音频同步性好
支持远程网管控制功能
广播级品质
高性能、低成本
易于安装、使用简便

2.2视频特性
视频位速率：64K-15M bps
视频数据输出模式：定速率/变速率
视频分辨率：1280×1024
亮度，对比度，饱和度，色度可调整
输出视频流格式：TS/VES/TOPAV流
编码等级：ISO/IEC-14496-10/H.264 Baseline/Main/High Profile

2.3音频特性
音频采样频率 16K,24K,32K,44.1K,48K
音频位速率 16K,32K,48K,56K,64K,80K,96K,112K,128K,192K,224K,384Kbps等
编码方式 AAC-LC等
音频模式 Mono, Stereo

2.4物理特性
电压：DC12 V
电流：0.25A（带负载1.7A）
功率：3W（带负载21W）

3、以太网同轴电缆转换器
型号：9510-SVY75-1 / 9510-SVY75-4
基于IEEE最新的1901技术，支持在同轴线、双绞线、电话线等多种介质上传输网络高清视频和高速数据信号。具有传输距离长、通信速率高、支持多媒体业务、支持组网等优点。

3.1 通信距离长
最长无中继跨度可达2000米（以太网最大通信距离100米），极大方便了网络布线，也可避免在网络施工时因距离超过100米而必须加装以太网交换机的困扰。对于普通SVY75-5电缆，在2000米距离时，保持TCP/IP吞吐量不低于30Mbps

3.2 支持多节点布线
一条同轴线上最大支持20路百万高清视频、报警、对讲、控制信号。以太网和模拟系统都为单点-单点方式

3.3 高性能
支持多路高清同时传输

3.4 安装简单
即插即用，无需软硬件配置

3.5 扩展能力强
如果需要增加节点，无需重新布线

3.6 集中供电PoC
使用同轴电缆直接给IP摄像机供电，简化工安装，节约工程成本，500米SVY75-5电缆，支持40W功率输出
