一、前言

目前，大规模商用VoIP网络和会议系统都采用H.323标准，但随着VoIP技术的进一步发展和视频会议系统应用的逐渐普及，SIP协议正日益受到业界的重视。3GPP已经确定将SIP协议作为第三代移动通信全IP网络的控制协议，制订了基于SIP的IP多媒体子系统（IMS）。业界也已经确定将SIP作为下一代网络（NGN）的核心控制协议。与此同时，SIP协议及其应用的标准化工作也在积极的进行之中，这其中就包括由IETF SIPPING工作组领导的集中式多媒体会议的标准化工作和XCON工作组领导的会场控制和CPCP（Conference Policy Control Protocol）的标准化工作。随着这些标准的制订，基于SIP的视频会议系统必将获得越来越广泛的应用。

二、系统构成
1、视频会议摄像头
2、麦克风
3、扩音器
4、4k编解码卡
5、视频会议管理sip服务器
视频会议摄像头通过hdmi连接到4k编解码卡视频输入上，麦克风通过3.5MM模拟音频口连接到4k编解码卡音频输入，4k编解码卡hdmi输出连接到显示屏，4k编解码卡音频输出通过3.5MM模拟音频口连接到扩音器。4k编解码卡跟管理服务器通过网络相连
将4k编解码卡都基于sip注册到视频会议管理服务器上。可通过视频会议服务器来控制开启会议，或者两个4k编解码卡互相sip对呼。
4k编解码卡可依据visca协议通过串口控制摄像头

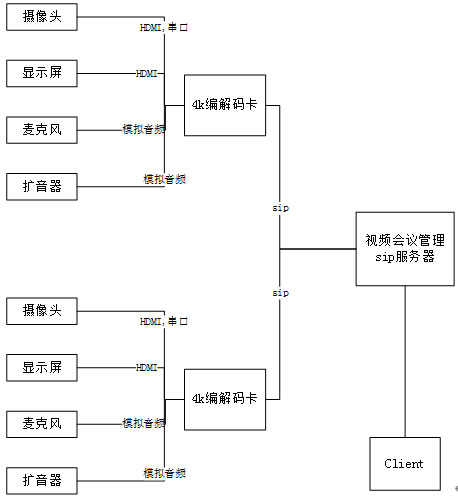

三、系统结构拓扑图



• 四、系统配置

4k编解码卡
